Quelques informations
sur l’installation de la
fibre optique dans nos
maisons
L’installation de la fibre dure environ une demi-journée. Il faut en
effet tirer la fibre depuis le point de branchement le plus proche
de chez vous jusqu’à la prise optique qui sera installée dans votre
maison à l’endroit que vous aurez choisi.
À quoi ressemble la fibre ?
Extérieurement la fibre se présente comme un cable très rigide de 6 mm de diamètre. En fait, la fibre
en elle-même ne mesure que quelques dizaines de microns de diamètre mais elle est protégée par
plusieurs épaisseurs de gaines plastiques. Sur la photo ci-dessus, on voit le cable avec sa gaine
extérieure noire qui sera utilisée à l’extérieur de votre maison et pour passer dans les fourreaux à
l’intérieur des murs de votre habitation. Une fois sorti des murs, le cable est débarrassé de sa gaine
extérieure et devient ainsi beaucoup plus mince (2,5 mm de diamètre) et surtout beaucoup plus
souple. Sa couleur blanche le rend également très discret si vous devez le faire courir à l’intérieur de
vos pièces.
Par où va passer la fibre optique ?
À l’extérieur de votre habitation, la fibre empruntera le fourreau
déjà utilisé par le cable téléphonique. Celui-ci part du point de
branchement situé sur le trottoir et aboutit dans votre garage en
passant par le sol de votre jardin. Pour ce faire, les techniciens
vont d’abord faire passer un cable de tirage qui, comme son nom
l’indique, permettra de tirer la fibre à l’intérieur du fourreau. À
ce propos, vérifiez bien que les techniciens n’utilisent pas votre
cable téléphonique pour tirer la fibre (il paraîtrait que le cas ait
été observé à Palaiseau). Cela aurait pour résultat de vous priver
définitivement de la liaison “cuivre”.
L’arrivée des fourreaux dans votre garage se situe à proximité de
votre compteur électrique. Vérifiez auparavant que cette arrivée
soit toujours accessible (isolation des murs, étagères, meubles...)
À l’intérieur de votre maison, le trajet de la fibre dépendra bien évidemment de l’endroit que vous
aurez choisi pour placer la prise optique. En règle générale, les techniciens chercheront d’abord à
emprunter les fourreaux existants utilisés pour le cable téléphonique ou le cable TV.

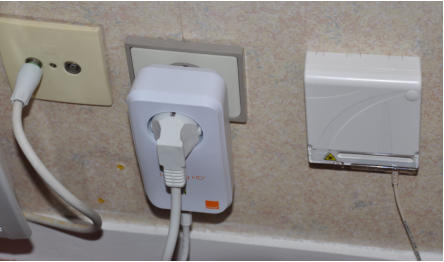

Dans notre exemple (photo ci-contre), la fibre optique utilise le fourreau du cable TV partant vers la
prise située dans la chambre à coucher du 1er étage. La prise
optique a été placée à proximité de cette prise TV de sorte
que que la fibre passe uniquement à l’intérieur des murs et
n’est jamais apparente.
Il est bien sûr possible d’utiliser d’autres cheminements et
par exemple de faire courir la fibre sur les plinthes ou même
de passer à travers les cloisons. Comme cela a déjà été
évoqué plus haut, on a affaire à un cable blanc de 2,5 mm de
diamètre qui peut être collé au sommet de la plinthe et qui
reste ainsi très discret.
Il faut cependant veiller à ce que les changements de
direction de la fibre ne soient pas trop brutaux (les rayons de
courbure doivent être supérieurs à 5 cm)
Où placer la prise optique ?
L’emplacement de la prise optique définit l’emplacement de votre box optique puisque celle-ci doit y
être connectée. Il faut bien réfléchir avant l’installation car une fois la prise optique installée, il
est très difficile de la faire déplacer.
Si votre ordinateur est actuellement relié à votre box ADSL par un cable Ethernet, votre première idée
sera peut-être de mettre la box optique à la place de cette dernière pour ne rien changer à la
disposition de vos connexions. Sachez cependant que ce n’est pas forcément la meilleure solution :
•
La fibre vous apportant des services de télévision, vous pouvez aussi penser à placer la box
optique à proximité de votre téléviseur. En fait, seul le décodeur TV nécessite d’être situé à
proximité du téléviseur pour y être raccordé. Si le décodeur TV n’est pas intégré à la box (c’est le
cas chez Orange et probablement aussi chez d’autres FAI), il n’y a aucune obligation d’installer la
prise optique à proximité du téléviseur dès lors que la liaison entre box et décodeur TV peut être
assurée dans de bonnes conditions (voir ci-dessous).
•
Si la liaison Ethernet reste la solution la plus performante pour connecter vos équipements à la
box, il existe d’autres possibilités donnant généralement d’excellents résultats :
o
La liaison Wi-Fi : c’est une solution que vous utilisez sans doute déjà pour connecter vos
ordinateurs portables, vos tablettes ou smartphones. Sachez que vous pouvez aussi l’utiliser
pour transmettre par exemple les flux vidéo entre la box et le décodeur TV. Les modèles
récents mettent en oeuvre le Wi-Fi 5 Ghz, moins sensible aux perturbations que le Wi-Fi
2,4 GHz qui est aujourd’hui le plus répandu, permettant d’assurer des liaisons d’excellente
qualité y compris pour la TV HD. Il faudra pour cela vous doter d’un récepteur Wi-Fi adapté
(dénommé Liveplug Wi-Fi solo chez Orange) qui sera relié aux équipements concernés
(décodeur TV, ordinateur,...) comme le montre le schéma ci-dessous.
o
Le CPL (Courant Porteur en Ligne) : cette technologie utilise le cablage électrique
domestique (vos prises et installation électrique) pour transmettre les flux numériques. Pour
la mettre en oeuvre, il suffit de se doter de deux adaptateurs CPL (par exemple Liveplug
HD+ 500 duo chez Orange). Les deux adaptateurs CPL doivent être branchés directement sur
une prise murale, l’un à proximité de votre box et l’autre près des appareils que vous
souhaitez connecter (décodeur TV, ordinateur,...). Il est possible d’ajouter des adaptateurs
supplémentaires pour relier d’autres appareils situés ailleurs. La technologie CPL permet des
débits très élevés (500 Mbit/s théoriques pour les modèles les plus récents) mais peut être
sensible à la qualité de l’installation électrique (a priori bonne dans nos maisons) et à la
présence de parasites (moteurs électriques...).
En conclusion, il est impossible de donner une solution qui réponde aux besoins de tous, chaque maison
constituant un cas particulier. Si les considérations esthétiques sont pour vous dominantes, nous vous
conseillons de placer la prise optique près de la prise téléphonique ou de la prise TV, à l’arrivée du
fourreau que vous aurez choisi d’utiliser. Si vos équipements sont situés dans une autre pièce, il vous
faudra utiliser l’une et/ou l’autre des technologies décrites plus haut pour les relier à la box.
Si cela ne vous gêne pas que la fibre soit apparente et si vous ne craignez pas de percer des murs,
vous pourrez alors amener la fibre jusqu’au point qui vous semblera le mieux adapté pour relier
directement vos équipements (salle TV, salle d’ordinateurs...). Néanmoins, si tous vos équipements ne
se trouvent pas dans la même pièce, vous devrez là encore utiliser les technologies ci-dessus
pour connecter à la box ceux qui sont ailleurs.
Prenez conseil auprès de voisins qui se sont déjà équipés. N’achetez pas de matériel (récepteur Wi-fi
ou adaptateur CPL) à l’avance car les techniciens chargés de l’installation vous proposeront peut-être
des solutions différentes de celles auxquelles vous avez pensé et vous vous retrouveriez avec du
matériel inutile. Sachez d’ailleurs que les techniciens ont ce genre de matériel dans leurs bagages et
qu’ils pourront vous le fournir le cas échéant.
Nous espérons que ces quelques informations seront utiles à tous ceux qui envisagent de s’équiper de
la fibre optique. N’hésitez pas à nous contacter pour toute information complémentaire. Nous ferons
notre possible pour vous faire part de notre expérience.
NB : les références au matériel “Orange” ne sont en aucun cas une publicité pour celui-ci. C’est
simplement lié au fait qu’Orange est actuellement le seul FAI à proposer la fibre dans notre résidence
et que nous décrivons là notre propre expérience.
Alain Leudet (n° 119)
27 janvier 2014
